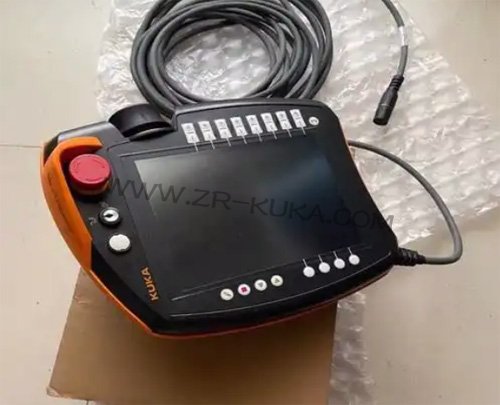

維修庫卡機器人示教器豎線故障，首要環節是對豎線故障進行分級識別，這是提升檢修效率、精準定位誘因的關鍵，也是避免盲目拆機、擴大故障范圍的基礎。不同分級的豎線故障，其背后的誘因具有明顯差異，可通過現場直觀觀察快速區分，無需借助復雜檢測工具。單條豎線故障最為常見，表現為屏幕某一固定位置出現單條清晰的垂直線條，線條顏色多為白色、黑色或彩色，不閃爍、不移動，此類故障多由局部排線接觸不良、顯示驅動芯片局部損壞或液晶屏像素點損壞引發，維修難度較低，無需大規模拆機。
多條豎線故障表現為屏幕出現兩條及以上垂直線條，線條分布無規律，可能相互平行或交錯，部分線條會伴隨輕微閃爍，此類故障多與排線破損、顯示驅動電路異常相關，需拆解示教器檢測內部部件，但無需更換核心顯示模塊。全屏豎線故障最為嚴重，表現為整個屏幕被密集垂直線條覆蓋，無法看清任何操作界面與參數，多為液晶屏整體損壞、核心驅動芯片故障或主板信號傳輸異常引發，庫卡機器人維修難度較大，需更換核心部件，且需嚴格遵循適配規范。完成故障分級后，再按“先軟件后硬件”的順序排查，優先處理無需拆機、操作便捷的軟件類誘因，再逐步深入檢測硬件故障。
軟件類誘因引發的豎線故障，多為臨時性異常，無需拆解示教器，通過簡單的參數調整與系統調試即可解決，也是庫卡機器人維修時需優先排查的環節，避免因忽視軟件問題導致無效拆機。庫卡示教器豎線故障的軟件類誘因主要有兩類，一類是系統固件異常，示教器系統固件負責控制顯示驅動、信號傳輸?shù)裙δ埽艄碳姹具^舊、存在兼容性問題，或固件被誤操作篡改、損壞，會導致顯示信號傳輸紊亂，引發豎線故障，此類故障多伴隨豎線閃爍、重啟后短暫消失再復發的現象。
排查此類故障時，先將示教器與機器人控制器斷開連接，單獨接通示教器電源，觀察豎線是否依然存在，若斷開連接后豎線消失，說明故障源于控制器與示教器的信號傳輸異常，可重新連接通訊線纜，緊固接頭后重啟設備測試。若單獨接通電源后豎線仍存在，需對示教器系統進行調試，先嘗試重啟示教器，重啟后若豎線消失，說明是臨時性固件異常，后續需避免示教器突然斷電，防止固件損壞。若重啟后豎線仍存在，需按照庫卡示教器的系統恢復流程，將系統恢復至出廠設置，恢復前務必備份示教器內的程序、參數等重要數據，避免數據丟失，恢復完成后重新導入備份數據，調試參數至正常狀態，若豎線消失，說明故障源于固件損壞或參數紊亂。
排除軟件類誘因后，若豎線故障仍未解決，說明故障源于硬件部件損壞，需拆解示教器檢測內部硬件，庫卡機器人維修重點排查排線、顯示驅動電路與液晶屏三大關鍵部件，此類故障屬于實質性損壞，需通過部件修復或更換解決。拆機前需做好充分準備，切斷示教器所有電源，佩戴防靜電手環與專用防護裝備，避免人體靜電擊穿內部精密元件；準備好適配的拆機工具、清洗劑、無塵布等，同時查閱庫卡示教器的拆機規范，熟悉內部結構與排線走向，做好排線、部件的標記，避免后續裝配錯位；拆機過程中動作輕柔，按照先外殼后內部、先附件后核心部件的順序，逐步拆卸示教器外殼、卡扣，避免用力過猛損壞外殼或內部排線。
排線接觸不良或破損是硬件類豎線故障最常見的誘因，庫卡示教器的排線負責連接液晶屏與主板、顯示驅動芯片與主板，承擔著顯示信號傳輸?shù)淖饔茫L期使用中，排線易因頻繁彎折、拉扯、老化，出現接觸不良、氧化或內部芯線斷裂，導致信號傳輸中斷或紊亂，引發豎線故障，此類故障多對應單條或多條豎線。庫卡機器人維修拆解后優先檢查排線，找到連接液晶屏與主板的排線，拔下排線接頭，用無塵布蘸取無水乙醇，仔細擦拭接頭表面的粉塵與氧化層，觀察排線表面是否有破損、彎折、老化痕跡，若排線表面無明顯破損，僅接頭氧化或接觸不良，清潔接頭后重新插緊，并用膠帶固定牢固，避免后續使用中再次松動；若排線存在破損、芯線斷裂，需更換與示教器型號完全適配的原廠排線，嚴禁使用非原廠或規格不符的排線，避免因排線適配不良導致信號傳輸異常，再次引發豎線故障。
顯示驅動芯片損壞是引發豎線故障的另一類常見硬件誘因，驅動芯片負責將主板的顯示信號轉換為液晶屏可識別的信號，長期運行中，驅動芯片易因過熱、電壓異常或老化，出現損壞、性能下降，導致信號轉換異常，引發豎線故障，庫卡機器人維修中此類故障多對應多條豎線或全屏豎線，且豎線多伴隨閃爍現象。排查驅動芯片時，找到示教器內部的顯示驅動板，直觀觀察驅動芯片表面，若芯片有燒焦、發黑痕跡，或芯片引腳出現氧化、虛焊，說明驅動芯片已損壞，需更換適配型號的驅動芯片，更換時用電烙鐵控制好溫度，避免燙傷芯片引腳或驅動板線路，補焊后用無塵布清潔驅動板表面，確保無殘留焊錫或雜質。
液晶屏損壞是最嚴重的硬件類豎線故障誘因，多對應全屏豎線或密集多條豎線，且豎線固定不變，此類故障多由外力撞擊、長期高溫運行或液晶屏老化導致，液晶屏屬于精密部件，損壞后無法修復，只能更換。排查液晶屏時，拆解后直觀觀察液晶屏表面，若屏幕出現裂紋、漏液，或豎線固定且無法通過清潔排線、更換驅動芯片解決，說明液晶屏已損壞，需更換與示教器型號、屏幕規格完全適配的原廠液晶屏，更換時需輕拿輕放，避免擠壓、碰撞液晶屏，同時清潔液晶屏與驅動板的連接部位，確保連接緊密、信號傳輸順暢，更換后檢查液晶屏固定情況，避免松動。
此外，主板信號傳輸異常也可能引發豎線故障，此類故障較為少見，多由主板芯片損壞、線路虛焊導致，排查時直觀觀察主板表面，若主板芯片有燒焦、發黑痕跡，或線路存在虛焊、脫焊，需對主板進行維修，補焊虛焊部位，若芯片損壞，需更換原廠主板，更換主板時需確保主板型號與示教器完全適配，同時做好線路對接，避免接線錯誤引發新的故障。
所有硬件檢修完成后，按照拆機的逆順序逐步裝配示教器，裝配過程中嚴格遵循裝配規范，確保各部件安裝到位、連接牢固，尤其是排線、接頭的連接，需再次檢查確認無松動、氧化；裝配完成后，清潔示教器表面的殘留清洗劑、潤滑脂與雜質，整理好外部線纜，避免線纜彎折、拉扯。
裝配完成后，需進行全面的穩定性測試，確保豎線故障徹底解決，避免庫卡機器人維修不徹底導致故障復發。測試時先單獨接通示教器電源，運行30分鐘以上，觀察屏幕是否有豎線復發、閃爍現象，檢查顯示清晰度與參數完整性；隨后將示教器與機器人控制器連接，啟動機器人，操作示教器編寫簡單程序、調試參數，觀察屏幕顯示是否正常，指令傳輸是否順暢，確認無豎線、無顯示模糊現象。測試過程中，若發現豎線復發，需及時停機重新排查，重點檢查排線、驅動芯片與液晶屏的連接情況，直至測試合格。
庫卡機器人維修完成后，做好詳細的維修記錄，記錄豎線故障分級、誘因、檢修過程、更換的部件及測試結果，為后續同類故障的快速排查提供參考。日常使用中的規范防護，能有效降低庫卡示教器豎線故障的發生率，延長設備使用壽命。操作人員需避免頻繁彎折、拉扯示教器外部線纜與排線，插拔線纜時輕插輕拔；定期清潔示教器屏幕與接口，去除粉塵、油污，避免雜質進入內部；避免示教器靠近大功率發熱設備、電磁干擾源，防止驅動芯片、液晶屏損壞；定期備份系統程序與參數，定期檢查系統固件狀態，按照技術手冊要求升級固件，避免固件異常引發故障；避免外力撞擊、擠壓示教器屏幕，配備專用防護套，確保示教器長期穩定運行，充分發揮其人機交互的關鍵作用。
