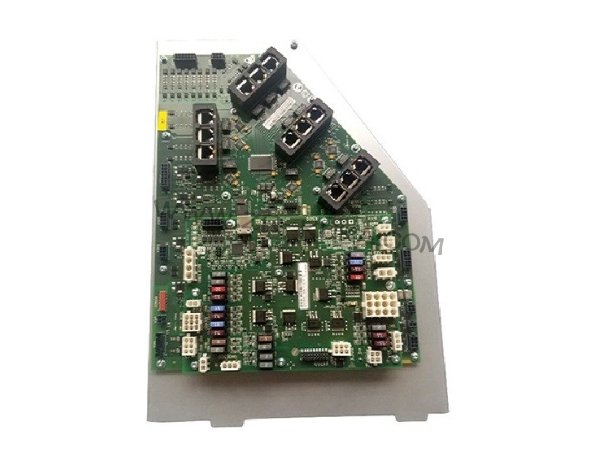

電路板在庫卡機器人系統中承擔著紐帶作用，不同區域的線路對應不同功能模塊，比如動力供給、信號采集、執行器控制等。線路短路多由多種因素引發，環境中的粉塵堆積過多，會導致線路間絕緣性能下降；焊接過程中濺落的金屬碎屑若掉落在電路板表面，容易造成相鄰線路導通；長期高溫運行會使線路絕緣層老化開裂，進而出現線芯裸露接觸。短路發生的位置不同，表現出的故障也不同，動力線路短路常直接觸發急停保護，信號線路短路則可能導致機器人動作紊亂或傳感器無響應。
判斷電路板是否短路及定位短路點，需要結合報警信息和實際檢測。機器人停機后，先查看控制柜內的報警代碼，若提示“過流”“電源異常”等信息，可初步懷疑電路板存在短路。切斷機器人總電源，拆除電路板并做好安裝位置標記，避免復裝時出錯。借助萬用表的通斷檔位，逐個檢測電路板上關鍵線路的通斷狀態，正常線路應顯示開路，若出現導通則說明存在短路。觀察電路板表面，短路點常伴隨發黑、焦糊痕跡，或有金屬碎屑殘留，細小的短路點可借助放大鏡仔細查找。
短路維修的核心是處理短路點并恢復線路功能。找到短路點后，若發現是金屬碎屑導致的臨時短路，用鑷子小心清除碎屑，再用萬用表復測確認短路消除。若線路絕緣層老化破損，需用刀片輕輕剝離破損部分，剪取長度合適的同規格導線，替換破損段后用電烙鐵焊接牢固，焊接時控制好溫度，避免燙壞周邊元件。若短路造成芯片或保險絲燒毀，需更換同型號配件，焊接芯片時要確保引腳對位準確，避免虛焊或錯焊。修復后在焊接點和裸露線芯處包裹絕緣膠帶，增強絕緣性能。
修復完成后需分步驟測試驗證。將電路板重新安裝回控制柜，按照標注的位置接好各類插件，檢查確認所有連接牢固。接通電源前，先斷開機器人執行器的動力連接，僅給控制電路供電，觀察控制柜是否還有報警信息。無報警后啟動機器人，切換至手動模式，測試各功能模塊是否正常工作，比如操作示教器控制各軸運動，檢查信號反饋是否準確。加載輕負載進行試運行，持續觀察半小時，監測電路板表面溫度，確保無異常發熱，各功能運行穩定。
電路板短路的預防應融入日常維護環節。定期清理控制柜內部和電路板表面的粉塵，每月至少進行一次全面清潔，尤其要注意散熱風扇和通風口的清理。作業時避免金屬工具或碎屑接觸電路板，焊接作業時做好防護措施，防止焊渣濺落。定期檢查電路板上線路的絕緣狀態，重點關注高溫區域和頻繁彎折的線路，發現老化跡象及時處理。庫卡機器人維修中，可結合定期保養對電路板進行通斷檢測，提前發現潛在的短路隱患，減少突發故障對生產的影響。
