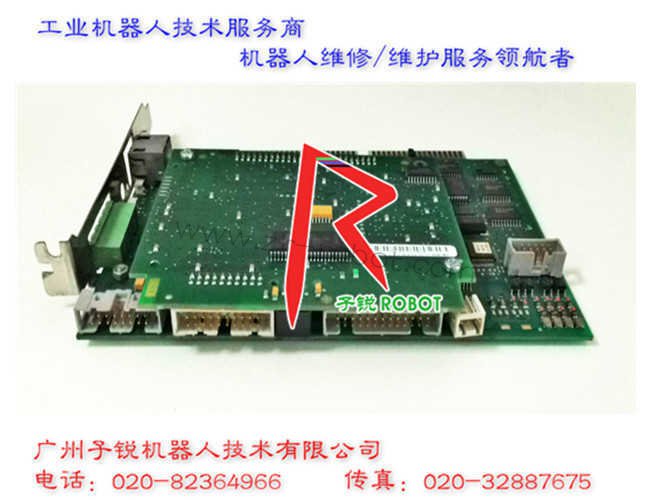

通常KUKA庫卡機器人模塊里面有許多個電路板維修，當拿到一部有故障的庫卡機器人電路板維修的設備時，首先要根據故障現象，判斷出故障的大體部位，然后通過測量，把故障的可能部位逐步縮小，最后找到庫卡機器人主板故障所在。 要找到故障所在必須通過檢測，采用測引腳電壓方法來判斷，但這只能判斷出故障的大致部位，而且有的引腳反應不靈敏，甚至有的沒有什么反應。就是在電壓偏離的情況下，也包含外圍元件損壞的因素，還必須將集成塊內部故障與外圍故障嚴格區別開來，因此單靠某一種方法對KUKA機器人主板維修是很難檢測的，必須依賴綜合的檢測手段。
KUKA機器人集成塊使用時，總有一個引腳與印制電路板上的“地”線是焊通的，在電路中稱之為接地腳。由于電路板維修內部都采用直接耦合，因此，集成塊的其它引腳與接地腳之間都存在著確定的直流電阻，這種確定的直流電阻稱為該腳內部等效直流電阻，簡稱R內。當我們拿到一塊新的集成塊時，可通過用萬用表測量各引腳的內部等效直流電阻來判斷其好壞，若各引腳的內部等效電阻R內與標準值相符，說明這塊集成塊是好的，反之若與標準值相差過大，說明集成塊內部損壞。
