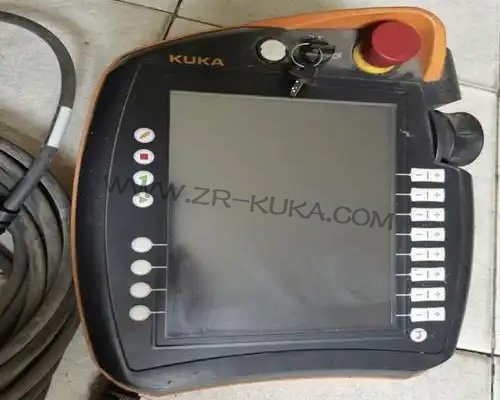

庫卡C4示教器花屏故障的維修，無需陷入復雜的拆解流程，核心是先區分故障誘因，再針對性處理。不同于主板短路這類高危故障，花屏故障多集中在顯示鏈路和外部接觸層面，遵循“先簡單操作排查、后復雜拆解維修”的思路，先通過基礎操作排除簡單隱患，再逐步深入內部部件，既能提升維修效率，也能最大程度避免拆解過程中對精密部件造成二次損壞。
庫卡機器人維修前的準備工作需兼顧便捷性和安全性，無需復雜的安全防護，但需做好示教器的保護和工具準備。先將庫卡機器人調整至安全停靠姿態，按下急停按鈕，斷開示教器與機器人控制柜的連接線纜，避免維修過程中信號干擾或意外通電。準備好專用維修工具，包括十字螺絲刀、鑷子、無水乙醇、脫脂棉、防靜電手環，同時備好與C4示教器適配的排線、屏幕模組等備用配件，確保維修過程中無需中途停工。
簡單排查是維修花屏故障的第一步，無需拆解示教器，通過基礎操作就能排除部分常見隱患。先檢查示教器的連接線纜，查看線纜是否有破損、彎折過度的情況，連接接口是否松動、有氧化痕跡。用手輕輕插拔連接線纜，確保接口連接緊密，同時用蘸有無水乙醇的脫脂棉擦拭接口，去除氧化層和粉塵，避免接觸不良導致花屏。隨后重啟示教器和機器人控制柜，觀察屏幕是否恢復正常，部分臨時信號異常引發的花屏，重啟后即可解決。
若重啟后花屏依然存在，需進一步排查供電情況。用萬用表檢測示教器的供電電壓，確認電壓符合C4示教器的額定供電標準，若電壓波動過大或無穩定供電，需排查控制柜內的供電模塊和供電線路，處理線路虛接、供電模塊故障等問題，確保供電穩定。同時檢查示教器的電池，若電池電量不足或老化，也可能導致供電異常引發花屏，需更換適配型號的電池，更換后再次通電測試。
若排線松動，用鑷子輕輕將排線重新插入對應的接口，確保插接到位、卡扣鎖緊；若排線破損、氧化，需更換與C4示教器型號精準適配的原廠排線，更換時注意排線的正反方向，避免接反導致屏幕無法顯示。同時檢查排線接口的針腳，若針腳彎曲、氧化，用細鑷子輕輕矯正針腳，再用脫脂棉擦拭干凈，確保接觸良好。
排線無異常時，需排查屏幕模組本身的故障。觀察屏幕表面是否有外力碰撞痕跡、裂紋，若屏幕出現物理破損，大概率是屏幕本身損壞，需更換原廠屏幕模組。更換屏幕時，先斷開屏幕與主板的所有連接，輕輕取下舊屏幕，將新屏幕精準安裝到位，再連接好排線和線路，確保安裝牢固，避免屏幕受力不均導致再次損壞。
若屏幕無物理破損，需排查示教器內部主板的顯示控制電路。用放大鏡觀察主板上的顯示芯片、電容等元件，查看是否有鼓包、漏液、燒蝕等異常，這些元件損壞會導致顯示信號異常，引發花屏。用萬用表檢測顯示芯片的引腳電壓，若電壓異常，說明芯片已損壞，需更換同型號的原廠芯片；若電容老化、鼓包，及時更換適配電容，確保顯示電路運行穩定。
庫卡機器人維修過程中，需同步清理示教器內部的粉塵和油污，粉塵堆積會影響散熱和信號傳輸，可能間接導致花屏故障。用毛刷輕輕清掃內部部件和外殼，用脫脂棉蘸無水乙醇擦拭主板和屏幕接口，確保內部清潔無雜質，清理完成后，檢查所有連接部位，確認無松動、虛接現象。
所有故障部件更換、隱患處理完成后，按照拆解的相反順序組裝示教器。將排線、主板、屏幕等部件依次安裝到位，緊固外殼固定螺絲，力度適中，避免用力過猛損壞外殼或內部部件。組裝完成后，將示教器與機器人控制柜重新連接，接通電源，啟動設備，觀察屏幕顯示狀態。
通電測試時，重點觀察屏幕是否有花屏、條紋、色彩失真等異常，同時操作示教器的按鍵、搖桿，確認指令傳輸正常，屏幕顯示與操作動作同步。若屏幕恢復清晰、無任何異常，說明維修成功；若仍有花屏現象，需重新拆解排查，重點檢查排線連接和屏幕安裝情況，及時處理潛在隱患。庫卡機器人維修完成后，做好詳細維修記錄，將花屏現象、排查步驟、更換的配件及維修細節逐一記錄，為后續同類故障維修提供參考，同時日常使用中避免示教器碰撞、進水，定期清理表面和接口粉塵，減少花屏故障復發。
